DC – DC LED驅動器簡介與應用

ED驱动器领域主要可分为AC - DC LED驱动器与DC - DC LED驱动器，AC - DC LED驱动器为一般直接插市电的灯具应用，DC - DC LED驱动器的直流供电来源可以是交流转直流电源供应器的集中供电总线或电池等直流输入。

在发展高功率LED灯具的初期，由于LED芯片制程与材料容易影响LED顺向电压差异，会如图1于每回路LED灯串搭配线性恒流源，确保每回路的电流大小，以提升灯具寿命；通常此恒流源会采用恒流IC架构或搭配DC - DC LED驱动器。随着LED制程优化并降低LED顺向电压差异与高能效灯具需求，现今高功率灯具如图2多采用直接驱动；DC - DC LED驱动器则转向移动照明、太阳能路灯、集中供电等应用。

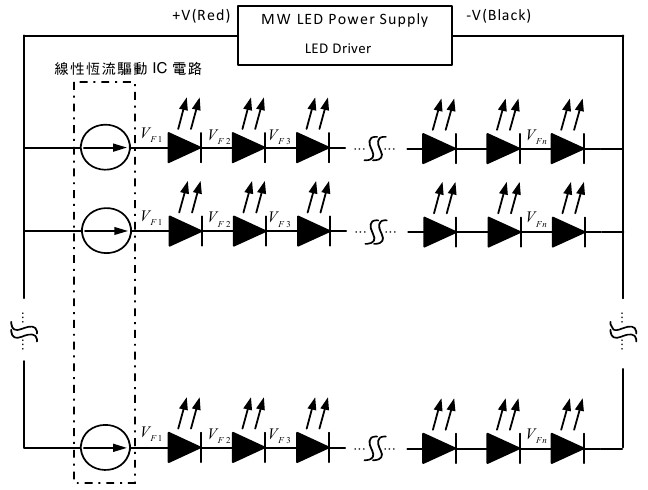

图1 恒流式或恒压式驱动器搭配线性恒流源驱动LED负载

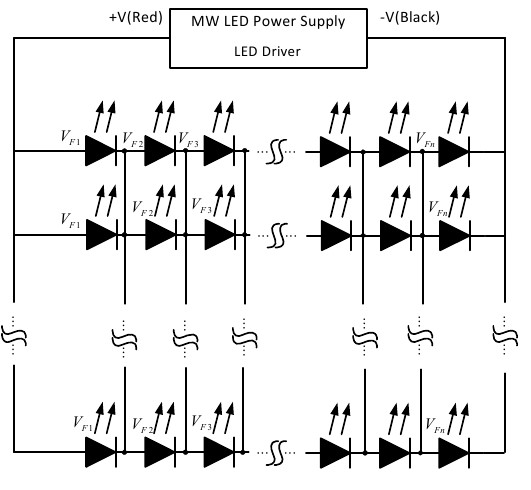

图2 恒流式驱动器直接驱动LED负载

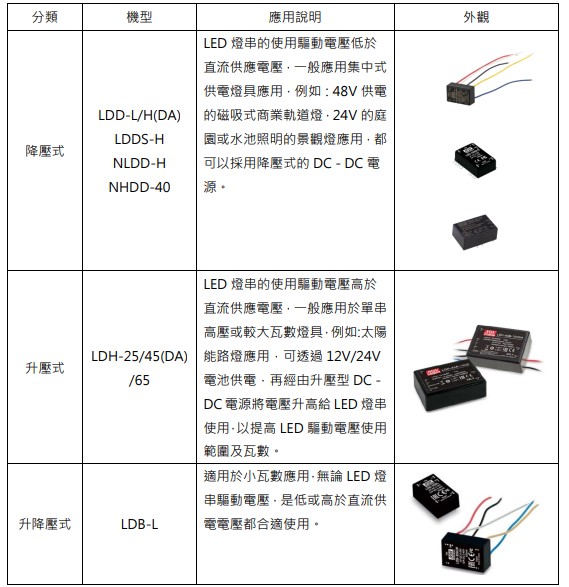

  DC - DC LED驱动器依使用架构可分为降压式、升压式与升降压式，下表为明纬产品的分类与特点。

以下列举两个不同分类的应用范例让大家参考。

降压式应用范例:

随着环保意识抬头，以及节能减碳的需求，未来电动车以及绿能会越来越普及；高压直流集中供电有可能成为未来供电的方式。如图3示意图，房间内架构高压直流供电总线，其来源可以选用明纬推出的高压输出机型UHP-1500-HV系列或RST-7K5-HV系列；输出电压选用380VDC，除了供应电动车快速充电与房间内各设备使用之外，同时也可以搭配降压式DC – DC LED驱动器NHDD-40系列，作为房间内的照明灯具驱动使用。

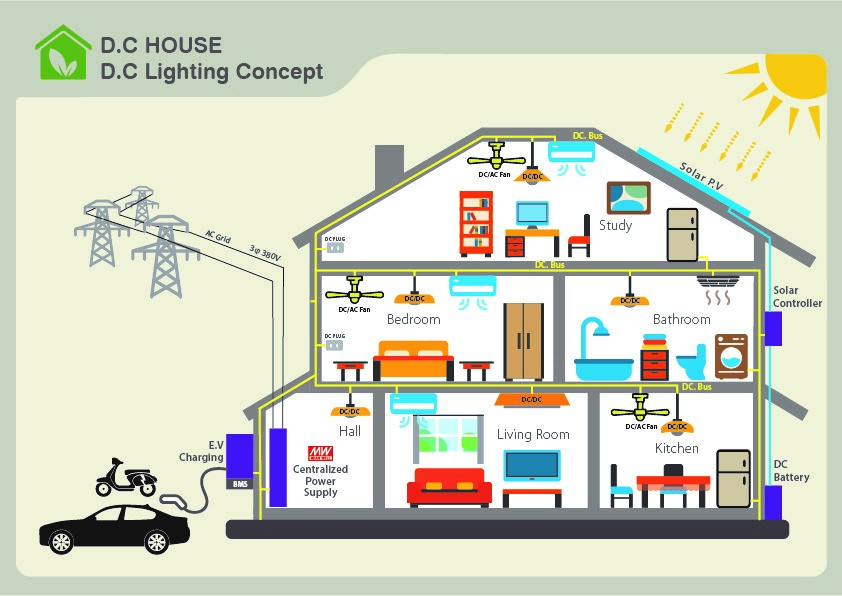

图3 直流供电建筑示意图

升压式应用范例:

太阳能作为一种绿色环保的新能源，“取之不竭、用之不尽”。充分利用太阳能资源，对缓解常规能源紧张的情况有积极意义，且安全节能、清洁，故许多中低功率路灯会改采太阳能路灯解决方案，当太阳能路灯功率需求较高时，会采用升压式DC  - DC LED驱动器，如此可以增加LED串接数并减少LED并联数，相对降压式减少了电流并减少损耗，提升太阳能路灯效能。如图4所示，太阳能板于日照充足时，透过MPPT控制器对电池充电，通常为了安全考虑，所以会使用低压电池，如12VDC或24V DC电池，如此会有较稳定的充电效能。在晚上时，电池可透过灯具内部的升压式DC –DC LED驱动器LDH-25/45(DA)/65，将电池电压12V或24V升压，以提供给较高瓦数的太阳能LED路灯或移动式LED照明灯具使用，以达到绿能照明的应用。或可搭配一般汽车或船舶电池使用，搭配升压式的LED驱动电源，做直流供电照明应用，如图5示意。

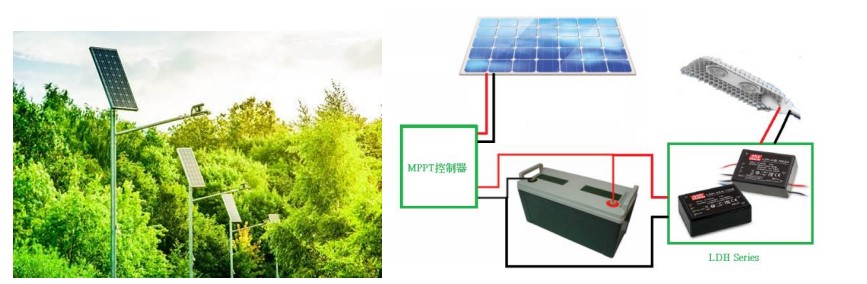

图4 太阳能路灯与结构示意图

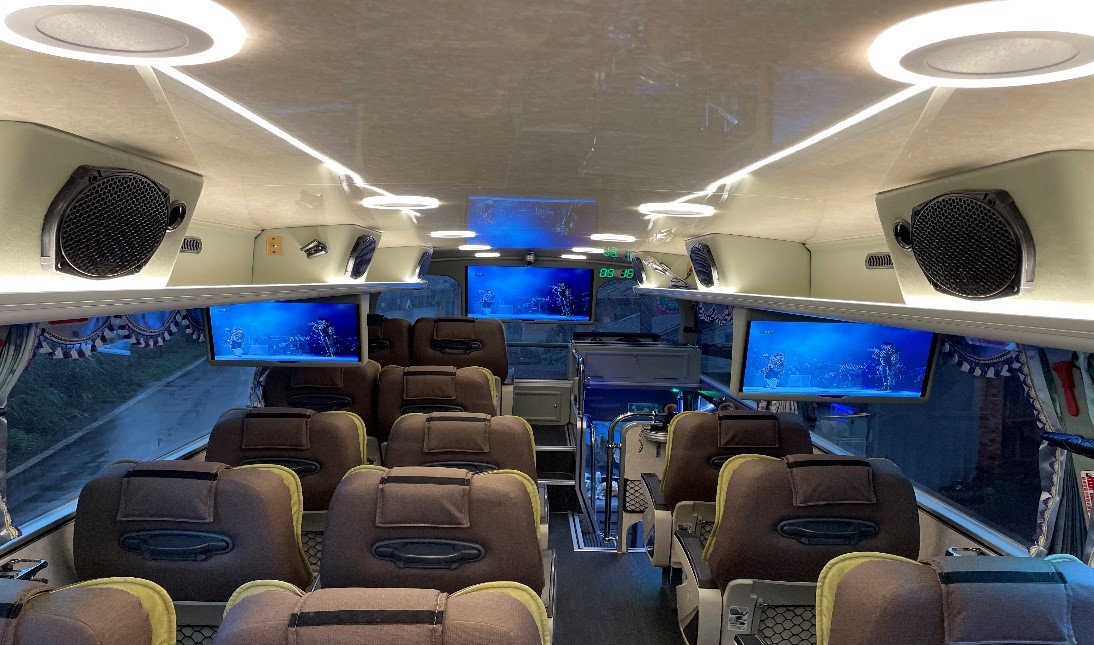

图5 车用室内照明应用
